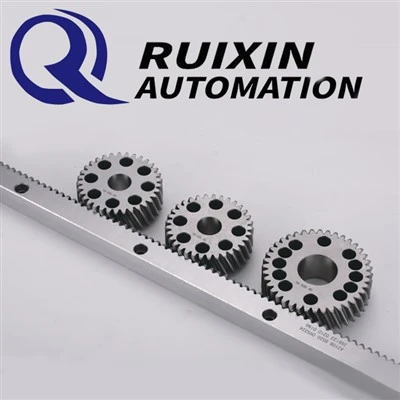

Fiacla Fearas Uillinn

Feidhmíonn na giarfhiacla dronuilleacha mar chroí-chomhpháirt den chóras tiomána raca treo-treoraithe barra-treoraithe meándleachta V. Cuimsíonn an córas comhtháite seo V-barra-treoirbhealaí, V-racaí treoracha barra, agus rollóirí, agus coinníonn na rollóirí teagmháil líneach leis na treobhealaí-go héifeachtach ag cinntiú tarchur fórsa cobhsaí agus feidhmíocht oibríochta rianúil na meicníochta tiomána ar fad.

Tá ardluais, torann íseal agus suíomh beacht ag an Angled Gear Teeth...
Chun caoinfhulaingt carnach pitch a sheachaint mar gheall ar n, úsáidimid racaí CP sna Angled Gear Teeth.

Faigheann gach catagóir treoraithe próiseáil chrua ionduchtaithe speisialaithe, rud a chinntíonn go sroicheann a gcruas dromchla an caighdeán sonraithe HRC50-55 le haghaidh feidhmíochta cobhsaí i ndálaí oibre meántéarmacha.

Paraiméadar táirge táirge fiacla giaranna dronuilleach(sonraíocht):
Caighdeán cáilíochta: ISO9409-1-A
Grád beachtais: Dln4 / cruach cóimhiotail

D’fhág fiacla sceabhach
Caoinfhulaingt tiús fiacail: e24
Múchadh carburizing agus meilt dromchla fiacail
Seo a leanas na paraiméadair theicniúla de chineál fiacla fearas dronuilleach ciorcal comhpháirteach bolt le trastomhas seachtrach 50/63/80/125mm.

Carburizing agus múchadh, le cruas dromchla de 60HRC.Déanaimid an talamh dromchla fiacail agus bearrtha chun torann a laghdú agus friotaíocht caitheamh a fheabhsú.
I measc na gabhálais tá leicneáin agus scriúnna heicsidheachúlach le leibhéal déine 12.9, DIN912.
Is gnáth-chruach carbóin é an t-ábhar flange gan chóireáil teasa.
Nuair a úsáidtear an giar i gcomhar leis an flange, déanfar an fórsa tiomána uasta incheadaithe a sheiceáil de réir neart an bolt.
Nóta:Cuirfidh naisc boltaithe teorainn leis an uaschasmhóimint in-tarchurtha.
Le haghaidh an uas-chasmhóiminte incheadaithe, féach le do thoil don tábla thíos.


(1)Líon na bhfiacla (2)Fachtóir ceartúcháin (3) Trastomhas an leid (4) Trastomhas an nód
(5) Trastomhas ciorcail alt oibre (6)Fad ciorcal nód L=π × d

Tá an Steel Gear Rack oiriúnach don seachtú ais den róbat agus don ardán soghluaiste róbait, róbait gantry, róbait phunch il-nasctha le meaisín, róbait phunchreasa, róbait stampála il-nasctha le meaisín, róbait pollta nasctha, róbait láimhseála punch, iarnróid-róbait gléasta, trealamh teileascópacha réidh, struchtúir gléasta, trealamh teileascópacha agus réidh

Beachtas an chórais tiomána raca barra Treoraithe V le treobhealach líneach: Tá cruinneas an chórais treoraithe tógtha suas ó bhunchaighdeán na n-eilimintí treorach, sorcóir agus tiomána. Tá na dromchlaí treorach de threoirbhealaí cruach carbóin cruaite go 50-55HRC.

Rollóirí: Is imthacaí liathróide teagmhála uilleacha dé-as a chéile- iad na rollóirí le uillinn brú 25 céim le rónta RSR agus fáinne séalaithe. Déantar na rollóirí go dtí an rang lamháltais PN. Is féidir gnáth-imréitigh imthacaí lódáilte nó réamh-luchtaithe a sholáthar do na rollóirí le lárionaid chomhlárnacha nó eccentric.

Eilimintí tiomáint
Soláthraítear racaí i méideanna éagsúla chun freastal ar an iarratas riachtanach d'fheidhmchláir ardchruinneas agus chasmhóiminte ard, cruaítear na racaí agus déantar iad a mheilt.

Roghnú Méid:

Ceadaíonn na sonraí do rogha garbh de mhéid an chórais treoraithe riachtanach. Tá an luach Cw liostaithe sa tábla seo le haghaidh saol seirbhíse ainmniúil 108m(100000km), agus tagraíonn siad do sorcóir le luchtú gathach nó aiseach íon.

I gcásanna comhlódála agus turrainge, ní mór breathnú ar na sonraí ríofa ar leathanach 5, nó is féidir fíorú ríofa a iarraidh ar an monaróir.

Roghnú fórsa tiomána:

Tar éis an raca a roghnú, ní mór fiacla fearas an chórais treoraithe a sheiceáil le haghaidh comhoiriúnacht leis na fórsaí tiomána agus na chasmhóiminte riachtanacha.
The rack can be supplied precision cut or ardened and ground.The values given are values for shock-free operation,good lubrication and stiff arrangement of the pinion.A safety factor for tooth root stress s>1.4 and a safety fact or for hertzian stress sh>Cuirtear 1.0 san áireamh.
Ag brath ar do thaithí agus ar do chur i bhfeidhm ní mór fachtóir sábháilteachta sB1.0.4.0 a mheas. Baineann an fórsa rianaithe FN le líon na bhfiacla Z den phionta.

Fíorú méide:
Ní mór an ríomh a dhéanamh don sorcóir faoin ualach is airde. Is iad na luachanna ama saoil a ríomhtar ná ainmniúil 90% de na rollóirí go léir a shroicheann na luachanna seo.

Tionól:

Tarlaíonn socrú an chúlaiseáin agus réamh-teannasú na rollóirí trí mhol eccentric rollóirí na sraithe.
Má tá sorcóir suite ina shuíomh nialasach is é an luach caighdeánach imréiteach fain 0.05mm an t-aisling fiacla fearas.

Laghdófar saol seirbhíse an chórais trí theannadh iomarcach.

Le teannas ró-bheag ní bheidh na rollóirí ag rith, nó ní bheidh siad ag caitheamh mar gheall ar an meshing lag.

Trí úsáid a bhaint as réiseoir aghaidhe is féidir eccentric an sorcóir a chasadh agus a réamhlódáil.

Ciallaíonn réamhualach ceart gur féidir an sorcóir neamh-ualach-a rothlú de láimh fós ag úsáid fórsa measartha.

Coigeartú Réamhluchtaithe Rollóirí
(1) Scaoil na scriúnna socraithe s, leis an mol éalárnacht i Staid I, brúigh an t-iompar tiomána ar an léas.

(2) Cas na moil eccentric de rollóirí i agus 2 go cothrom i dtreo na saigheada go dtí go bhfuil an taobh fiacail glan nace ar a laghad leis an eccentric socraithe ag an t-achar íosta sa treo ingearach is é an backlash tomhaiste 0.05mm.Life seirbhíse an chórais a laghdú trí teannas iomarcach.

(3)Iompaigh an eccentric de rollóirí 3 agus 4 go cothrom i dtreo na saigheada agus éireoidh na rollóirí beagán réamh-theannaithe.Trí -iompaithe agus réamhluchtaithe.

(4) Níos doichte scriú shocrú S: féach an tábla thuas le haghaidh géarú chasmhóiminte.

(5) Seiceáil backlash an phinsin go dtí an raca. Ní fhéadfaidh an pinion ceangal Seachas sin, scaoil an sorcóir agus déan pointe2 arís.

(6)Seiceáil an réamh-teannú: Caithfidh rollóirí nach bhfuil faoi ualach a bheith in ann casadh le fórsa measartha. Má scaoil saor rollóirí 3 agus 4 agus déan pointe 3 arís.

Fanges gléasta eccentric KEP mar aon le rollóirí eccentric Comhlíonann VR..B an fheidhm chéanna le rollóirí eccentric VR.A.Má tá sorcóir suite ina shuíomh nialasach is é an t-aislash fiacla fearas an luach caighdeánach imréiteach fainc 0.05mm.
Déantar an t-aisling a choigeartú tríd an bhfearas gléasta KEP a chasadh. Mar sin, bogann an róil éalaithe suite i dtreo an iarnróid go gathach agus déantar an sorcóir a choigeartú.

Déantar an backlash a choigeartú tríd an bhfearas gléasta KEP a chasadh, mar sin bogann an rólóir suite eccentric go gathach i dtreo an iarnróid agus déantar an sorcóir a choigeartú.

Chun coigeartú a dhéanamh ar na feansaí gléasta eccentric KEP is féidir na huirlisí céanna a úsáid chun na rollóirí eccentric VR.A a choigeartú.

Tá na toisí céanna ag gialla gléasta eccentric KEP agus a bhíonn feall gléasta eccentric KSP. Le gur féidir an raon iomlán 1mm den eccentric a úsáid ní mór 12 snáithe a dhruileáil sa charráiste in ionad 4 cinn ar na feansaí gléasta eccentric.

Tar éis rothlú 30o ní mór na 4 scriúnna a aistriú go dtí an chéad phatrún eile.

Dála an scéil, soláthraímid córais lubrication freisin atá comhoiriúnach le racaí fearas. Anseo thíos tá paraiméadair mhionsonraithe na gcóras lubrication, agus tá fáilte romhat dul i gcomhairle linn agus ordú a dhéanamh.
Beolíne:+86 18944738967 Ríomhphost:ruixinzidonghua@gmail.com ID LÍNE:@Miss Yuan

Úsáideann The Angled Gear Teeth cruach-arddlúis mar amhábhar, rud a fhágann go bhfuil sé oiriúnach d’fheidhmchláir thionsclaíocha tromshaothair.
